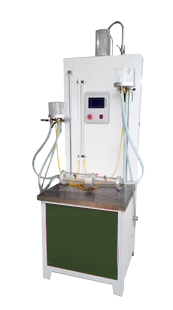

土工布垂直渗透性能试验仪

　　主要用途：

　　土工布垂直渗透性能试验仪适用于各类土工材料垂直渗透性能测试，是根据交通部新发布部的《公路工程土工合成材料试验规程JTG E50-2006》的要求设计制造的水平式恒水头试验仪。

　　符合标准：

　　JTG E50-2006 T114-2006垂直性能试验(恒水头法)

　　主要参数：

　　1、大水头差：250mm

　　2、加持器内直径：50mm±1mm

　　3、可测试样厚度：0.1～20mm

　　4、温度计范围：0-50℃±0.1℃

　　5、时间控制器：0 -999.9秒任意设定，控制精度0.1S

　　6、水头测量精度：0.2 mm

　　7、外形尺寸：800×650×1920mm

　　8、重量：150kg

　　主要步骤：

　　1、将试样置于含湿润剂的水中，至少浸泡12h直至饱和并赶走气泡，湿润剂采用0.1%V/V的烷基苯硫磺酸钠。

　　2、取下高压仓，安装试件于夹持器，试样要求：试样应清洁，表面无污物，无可见污物或折痕，不得折叠，并应放置于平处，上面不得施加任何荷载。然后安装好高压仓，依次平衡力拧紧高压仓螺母。

　　3、打开通水阀，注入清洁水源至高压水罐，直至两侧水位达到50mm的水头差，关掉供水，如果试样两侧的的水头在5min内不能平衡，查找是否有未排干净的空气，打开排气阀门重新排气，并在试验报告中注明。

　　4、调整水流，使水头差达到70mm±5mm，记录此值，精确到1mm，待水头稳定30s后在规定的时间周期内，用量筒收集渗透水收集管通过仪器的渗透水量，体积精确到10mL，时间精确到s，收集渗透水量1000mL，时间至少30s。

　　5、分别对大水头差0.8, 0.6, 0.4和0.2倍的水头差，重复以上2.3.4的程序，从高流速开始到低流速结束，并记录下相应的渗透水量和时间。

　　6、记录水温，精确到0.2℃。

　　7、结果的计算请依据T1141-2006的相应标准。
